OpenWRT搭建安装指南

软路由是一种基于通用硬件和软件的路由器解决方案，它将传统硬件路由器的功能转移到了通用计算机平台上。与传统硬件路由器不同，软路由依赖于计算机的处理能力和软件功能来执行网络路由、防火墙、网络地址转换（NAT）、负载均衡等任务。软路由的核心概念是使用一台普通的计算机硬件，如PC、嵌入式系统、单板计算机等，安装并运行适当的路由器软件，将其转变为一台具备路由和网络管理功能的设备。

OpenWRT是一个基于Linux的开源操作系统，专为无线路由器和其他嵌入式设备设计。OpenWRT不仅仅是一个操作系统，更是一个开放的生态系统，拥有庞大的社区支持和各种扩展功能。目前市面上流行的各种openwrt整合固件，功能及其丰富且强大。比如代理局域网内所有设备科学上网、具备简易NAS功能，还可以用作离线下载服务器、打印服务器、屏蔽运营商广告、宽带多播以及内网穿透功能还可以部署docker环境从而实现进一步的功能扩展以及开发等用途，而且还可以根据需求安装相应的功能插件。

本篇提供的是适用于x86架构 PC平台的openwrt整合固件安装教程，流程相对简单易操作，如果有喜欢折腾的小伙伴们可以尝试一下。博主的软路由从2022年5月份使用至今，最直观的感受就是上网体验流畅了许多，而且附加的各种实用功能也提升了整体的使用体验，例如科学上网功能，懂的都懂不再多说，还有离线下载功能，找到想看的电影在网页端建立下载任务，会通过软路由直接下载到内置的硬盘里，然后下载完通过NAS功能在电视或者手机上直接播放，可以说是体验拉满，其余的功能就不再多赘述了，以后博主会更新更多的openwrt使用技巧，敬请期待。

1.物理机硬件一览

M-ATX或者ITX主板

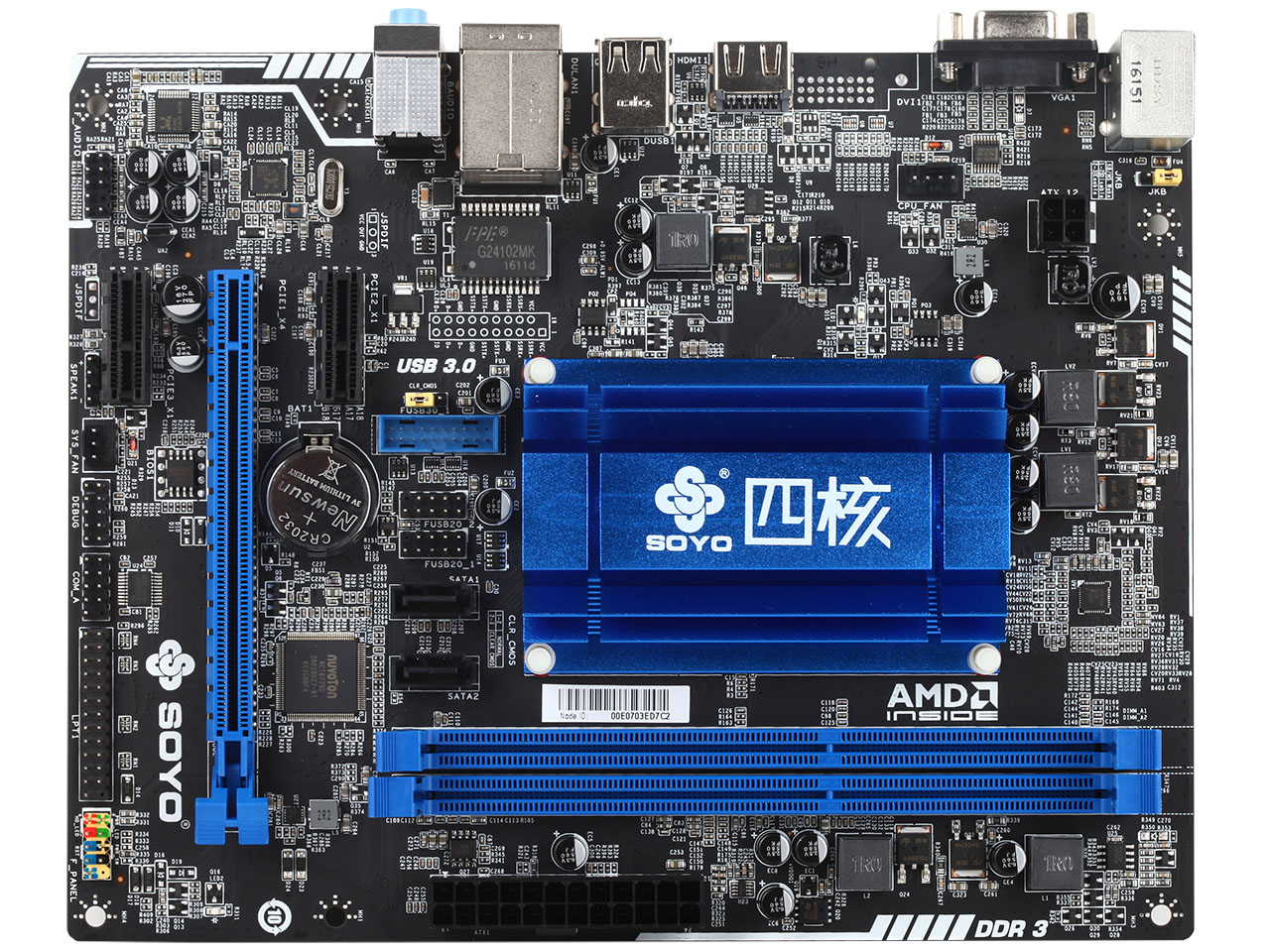

考虑到功耗问题，建议使用低功耗的内置CPU的集成主板(务必要用自带千兆网口的型号)，博主这里使用的是梅捷的SOYO-A3150主板(千兆网口版)，尺寸是17X21.5cm，略大于ITX主板尺寸，预留了两条PCI-E 1.0插槽（方便安装额外的千兆网卡）集成了AMD A4-1350处理器,主频率1.0GHz，功耗8瓦，采用无风扇的被动散热方案——铝制散热片，真正实现0待机噪音，而且温度及其稳定。

博主这里是根据自身的使用需求来购置的硬件，现在市面上主流大多是intel芯片组的J4125或者N5105系列的软路由，性能更强、更适合多用途场景，大多搭载2.5G网口，可以实现更高的网络传输速度。

当然如果追求更小的体积还有许多其他的主板选择，在这里就不一一赘述了

一个能装得下这堆硬件的机箱

博主使用的是相对尺寸大一些的M-ATX半高小机箱，空间比较富足，也是为了方便散热。如果想用更加紧凑小巧的1U机箱，记得购买前一定要量好长款尺寸，一定要能放得下主板。某宝上一此类机箱价格普遍在65-99元之间

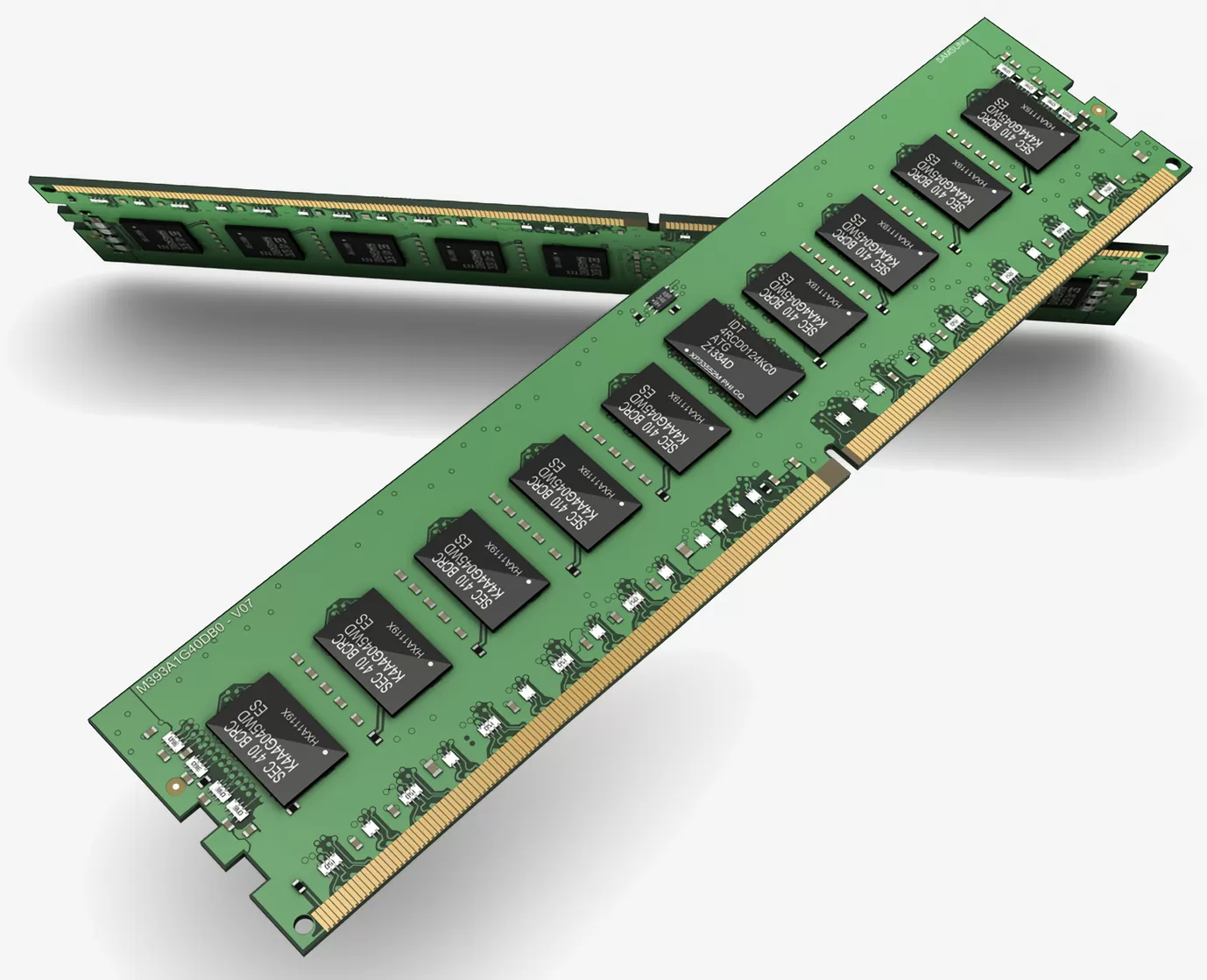

内存条

根据选择的主板参数型号来匹配内存条，一般2G或者4G内存条就足够

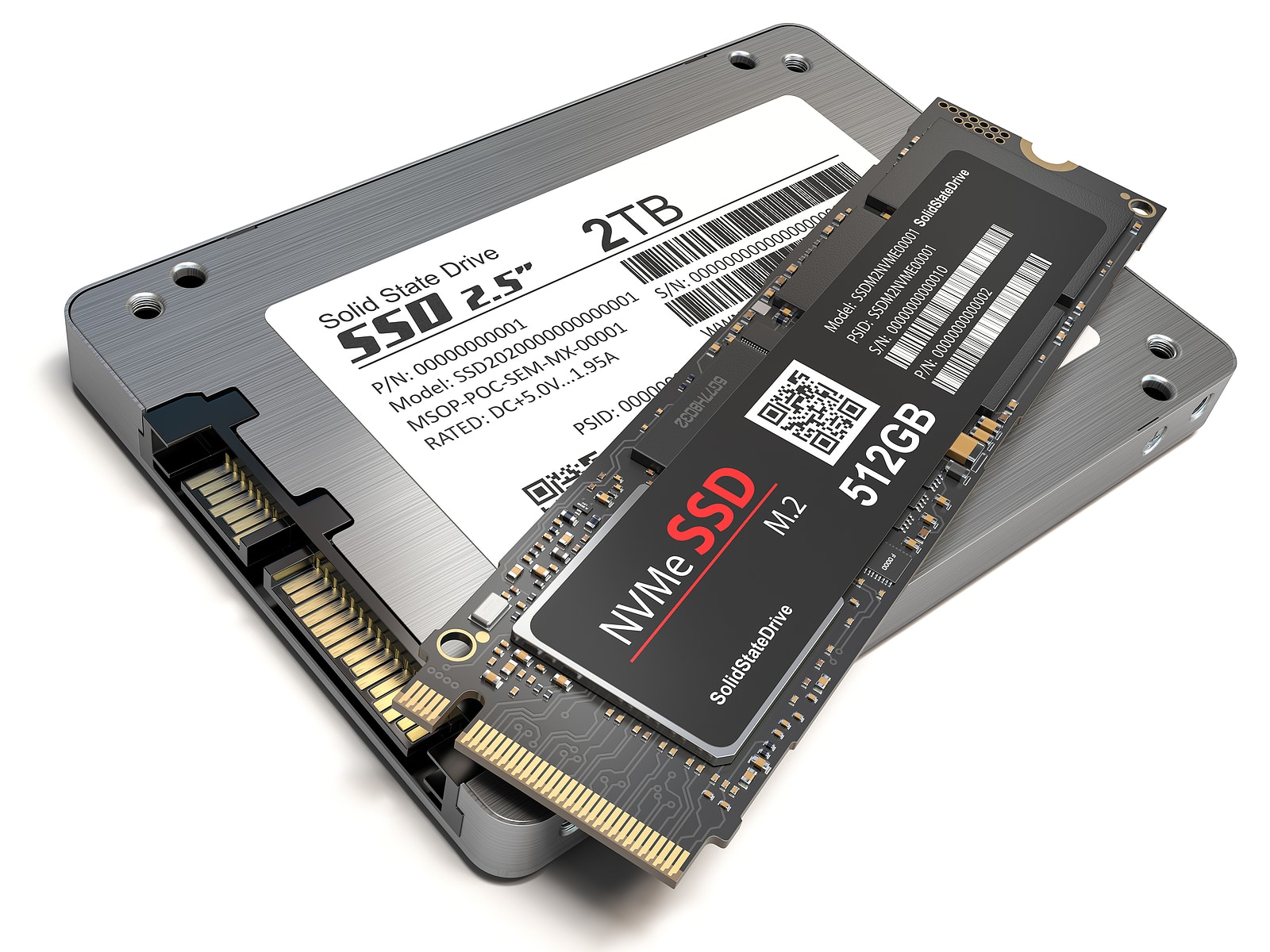

固态硬盘/固件用

主要用来安装OpenWRT的固件，不建议用来存放重要文件，因为OpenWRT固件普遍大小在1G以内所以一般用小容量的固态硬盘即可，博主用的是32G SATA接口的固态，64G或者128G也可，毕竟现在固态白菜价

硬盘/存储NAS用

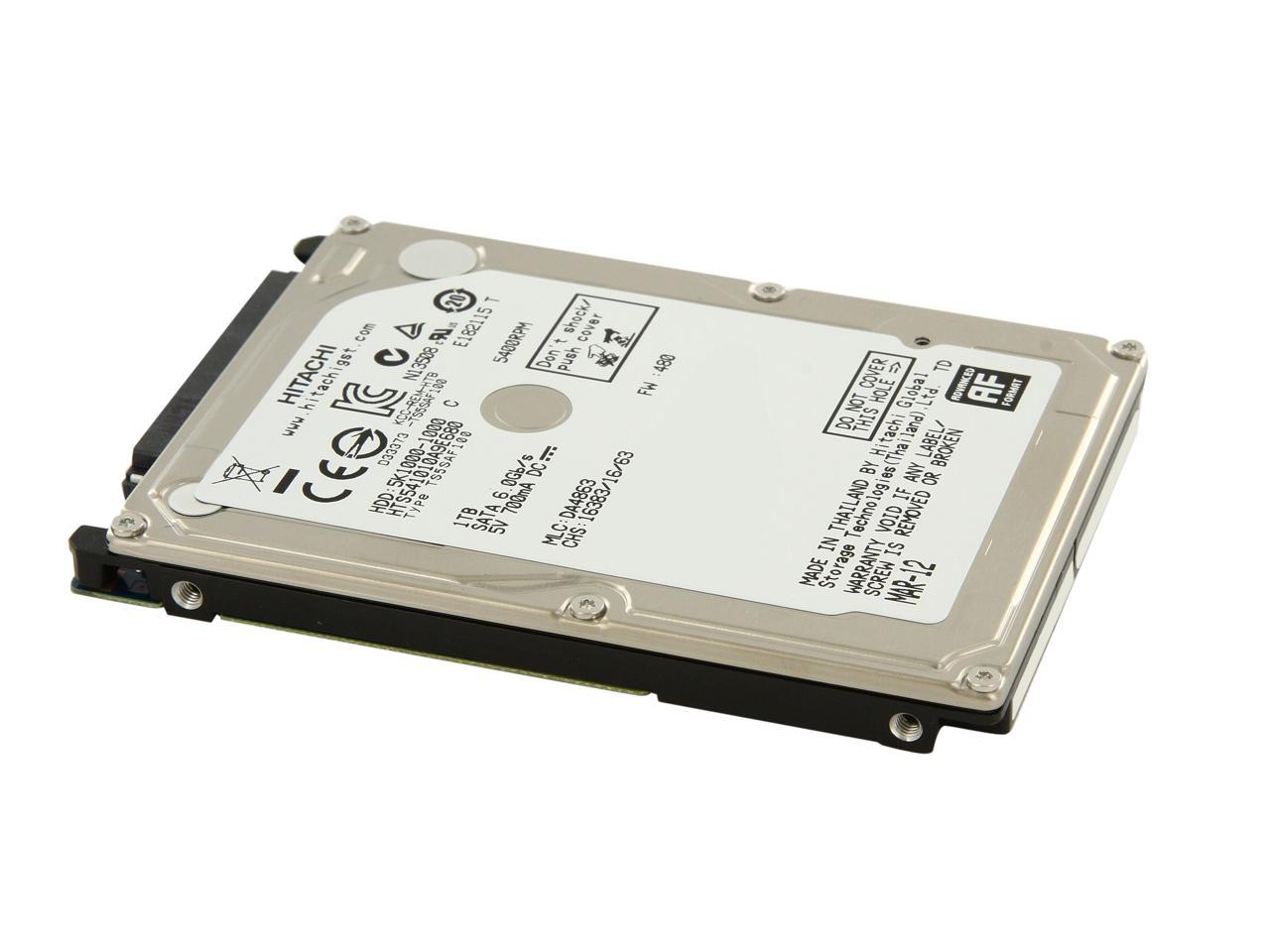

如果想要利用OpenWRT自带的分享功能做一个简易家用NAS，我的建议是买一块大容量固态硬盘或者机械硬盘，博主选择的是手上现有的HGST 1TB机械硬盘

注意： 如果选机械硬盘一定要用垂直盘也就是CMR，用垂直盘，用垂直盘！！不要用SMR叠瓦盘，垃圾中的垃圾，掉速严重！！！

电源模块与适配器

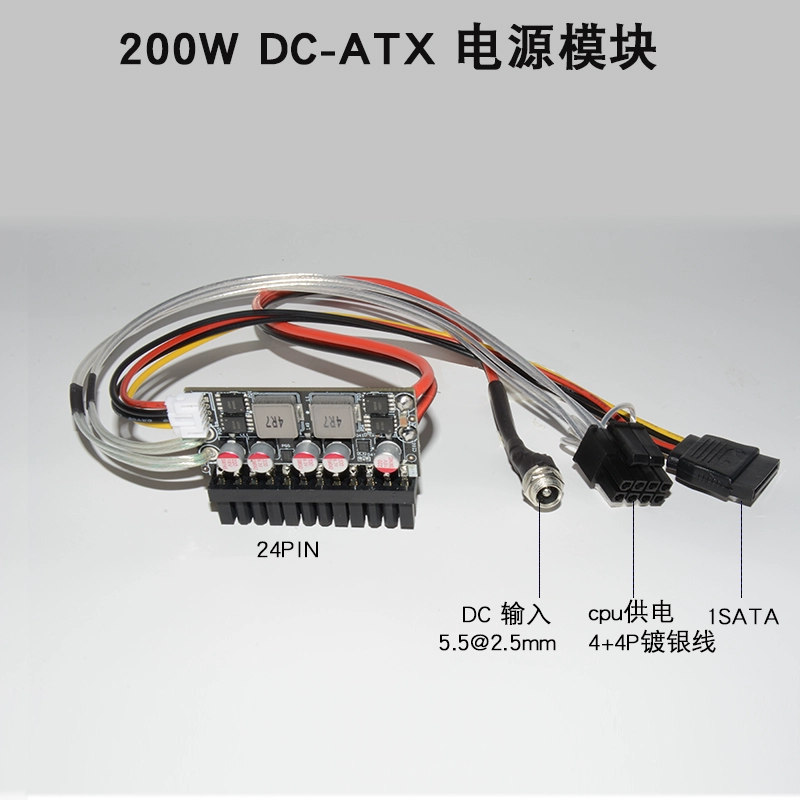

1.DC-ATX直插电源模块

某宝有售可定制，建议买模块+适配器整套

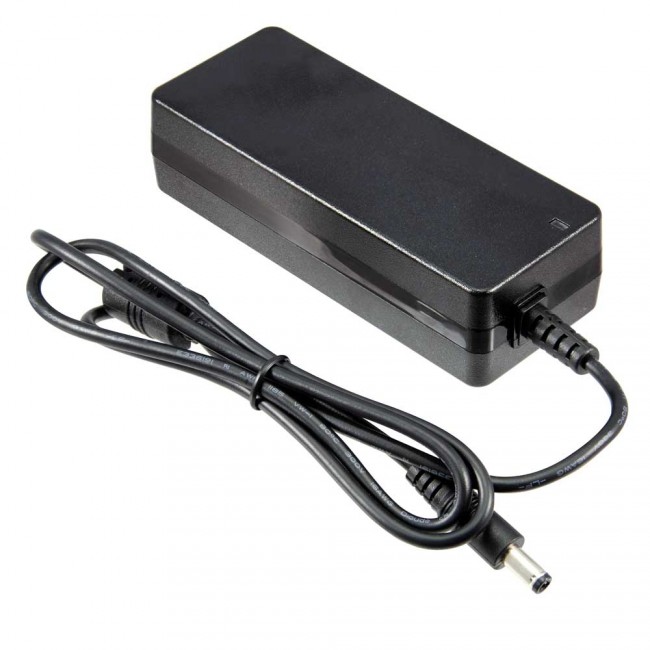

2.12V电源适配器

通用接口为5.5x2.5mm大口，3A或者5A都可以

博主使用的是12V 3A适配器，稳定使用2年无故障

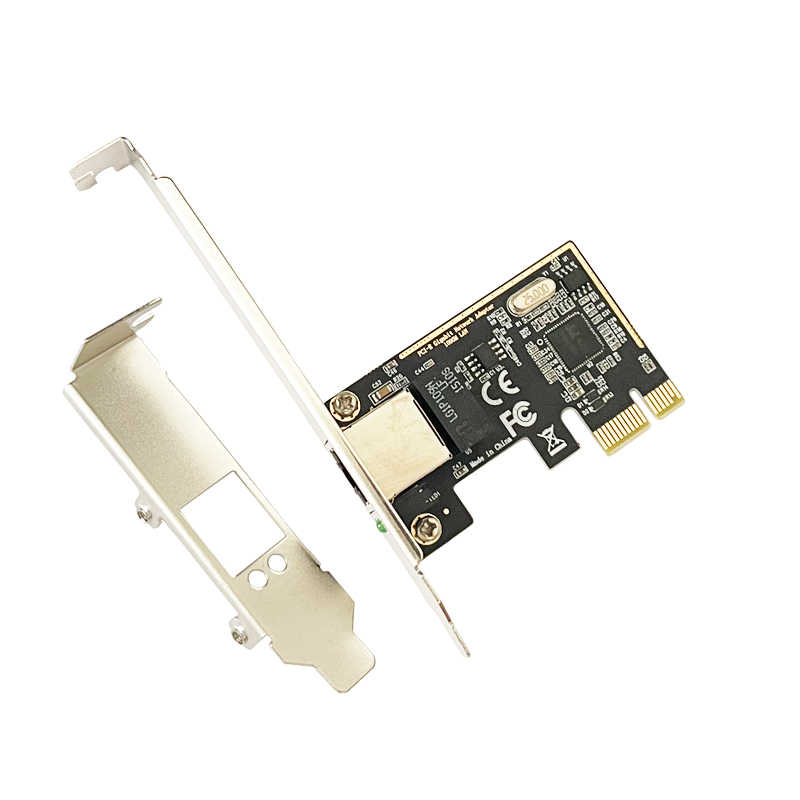

PCI-E网卡

千兆或者2.5G PCI-E网卡都可以

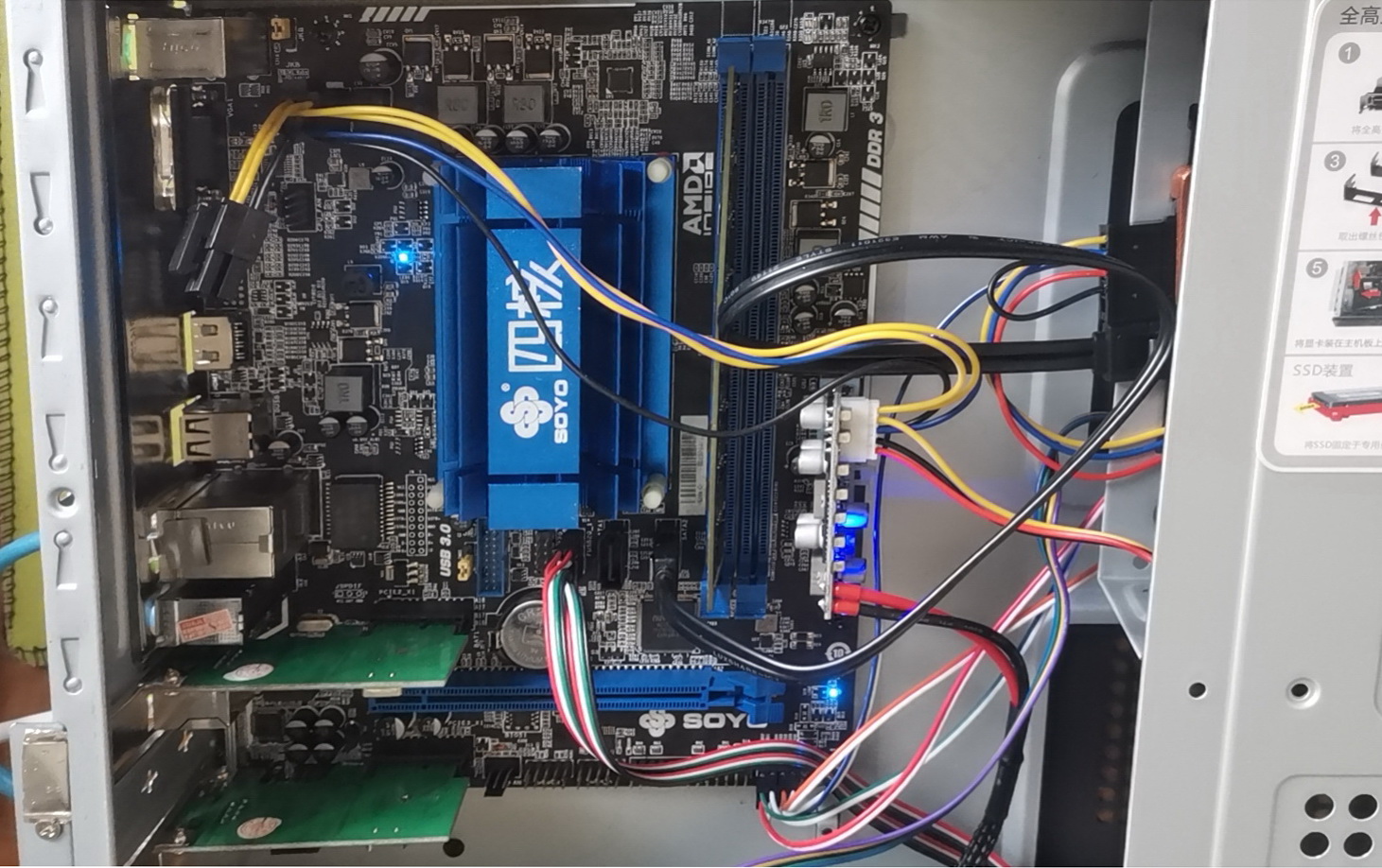

博主用的M-ATX半高机箱所以只能用半高千兆网卡（记得购买前一并确定好是半高或者全高）如下图，博主是将软路由用作主路由，所以安装了2块千兆网卡，如果是做旁路由使用，只需安装一块网卡即可

组装完成以后就可以准备安装OpenWRT固件了

2.固件安装流程

需要的软件

1.带PE引导的启动盘U盘

如果没有可以去下载微PE工具箱并且准备一个空U盘，自己制作启动盘

2.physdiskwrite.exe

下载完之后将解压出来的exe文件复制到U盘根目录

3.OpenWRT固件镜像文件

下载完之后同样将解压出来的img文件复制到U盘根目录，并重命名为openwrt.img

可选择的固件很多，建议小白使用eSir的固件。（博主这里选择的是eSir的精品小包固件）

安装步骤

使用你的启动盘引导进入PE系统，点击开始-运行，输入CMD，运行命令提示行

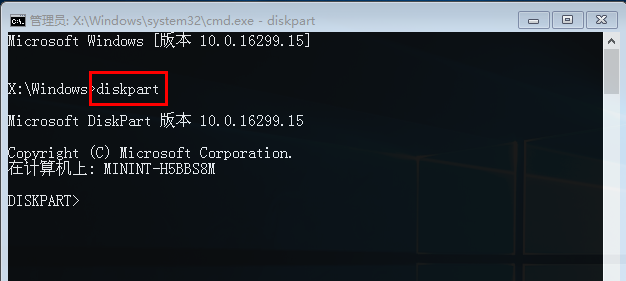

输入命令: diskpart

diskpart
#输入后按回车键进入DISKPART

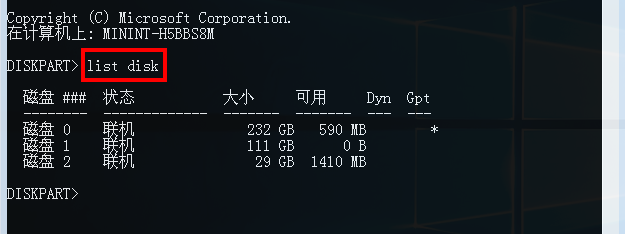

然后输入命令：list disk

list disk
#列出所有磁盘

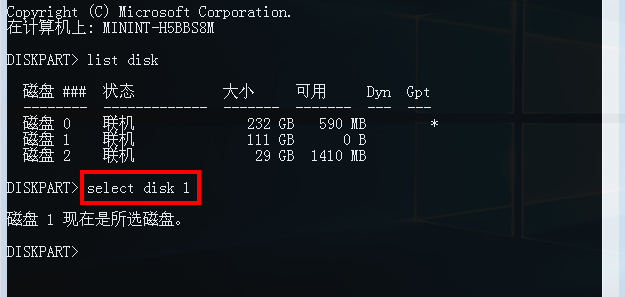

然后选择硬盘，例如博主的固态是128G的硬盘1，就输入命令：select disk 1

select disk 1
#磁盘1现在是所选磁盘

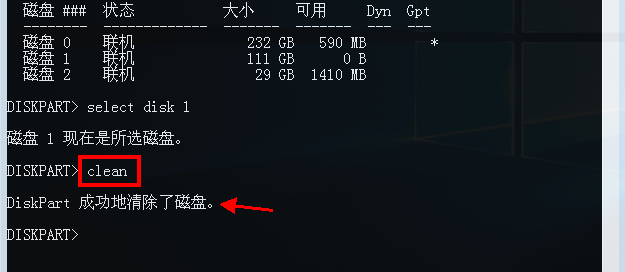

确认然后输入命令： clean 用来清空硬盘数据

↓↓↓此操作会清除硬盘内所有数据，这一步一定要谨慎操作!↓↓↓

clean
#清除磁盘数据

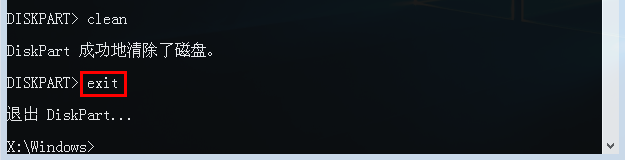

然后输入命令：exit 退出DISKPART

exit
#退出

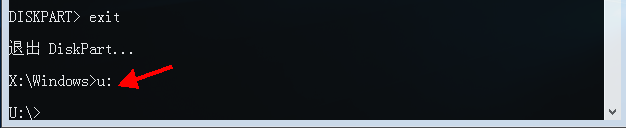

选择U盘路径，输入命令： u:

u:
# u:代表U盘的盘符，具体请根据自己的盘符选择相应的路径，然后按回车

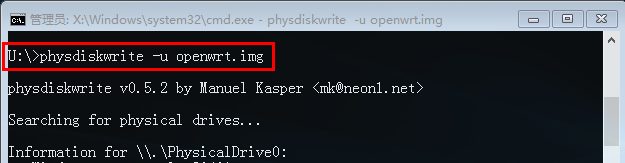

一切准备就绪，输入命令开始安装openwrt固件：physdiskwrite -u openwrt.img

physdiskwrite -u openwrt.img
#安装openwrt

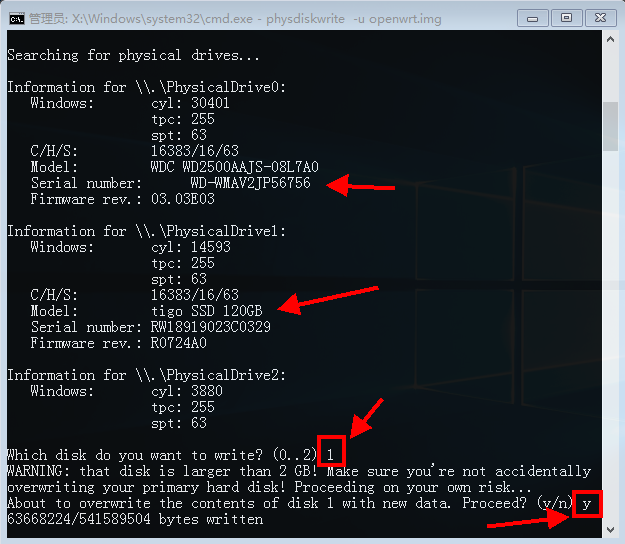

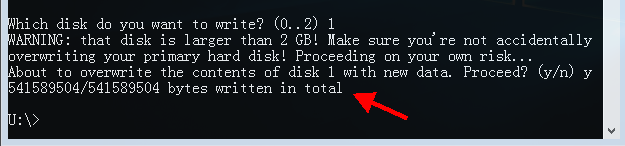

出现以下提示，根据磁盘的序号选择相应的数字（例如博主的固态是硬盘1，此处就输入数字1，按回车继续）

然后又会出现提示问你是否继续，（y/n），输入y，按回车

耐心等待安装过程，一般1-3分钟就能够完成安装

出现以上提示时就代表你已经完成了openwrt的固件安装过程，恭喜你可以进行openwrt软路由的初始设置了

3.openwrt设置向导

开机启动软路由，在主板的bios设置里将固态设置为第一启动顺序，等满屏的代码跑完，在画面顶部会显示“please press Enter to activate this console”此时代表系统已经启动完毕

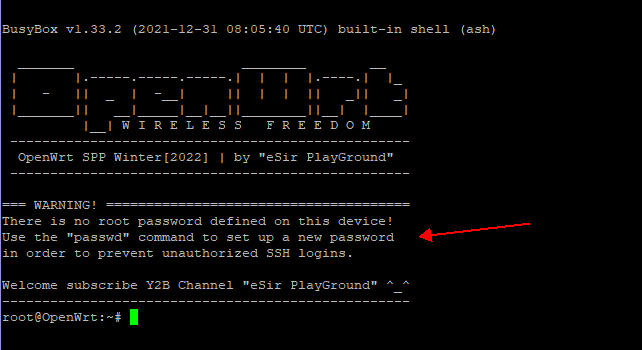

按回车键会出现固件的主界面，并且下方会显示警告信息提示你设置管理员密码

输入命令：passwd

passwd
#按回车键出现设置密码的选项，可以先设置一个简单的，比如123456

就可以输入：123456，然后按回车，会提示让你二次输入密码确认，在输入一遍123456，这样就完成了密码的设置

软路由首次启动后是无法联网的，而且安装的第三块网卡也是无法直接使用的，需要手动配置一下才能够正常使用

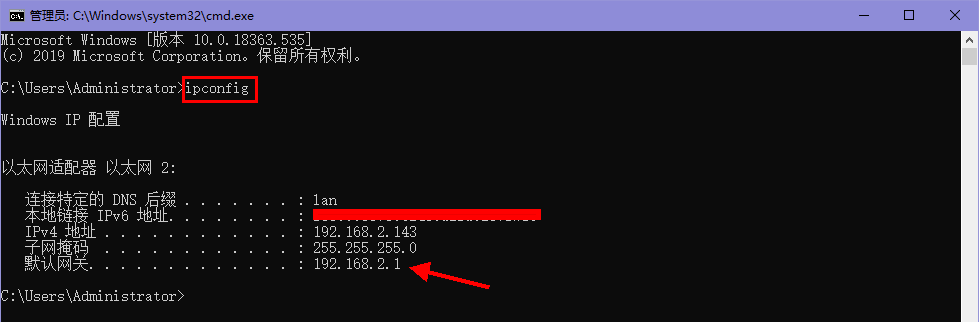

首先，将网线插入LAN口（如果你的物理机有2个及以上的网卡，那么主板集成的网卡默认识别为LAN1口，第一个独立网卡识别为WAN口），然后将网线另一端插入另一台电脑的网线接口。用这台电脑的浏览器来进行openwrt配置，按组合键Win+R调出运行对话框，输入cmd按回车进入命令提示行，然后输入ipconfig查看默认网关地址，如下图：

如果ip地址和默认网关显示异常，那么就是你插错网口了，换个接口再试试

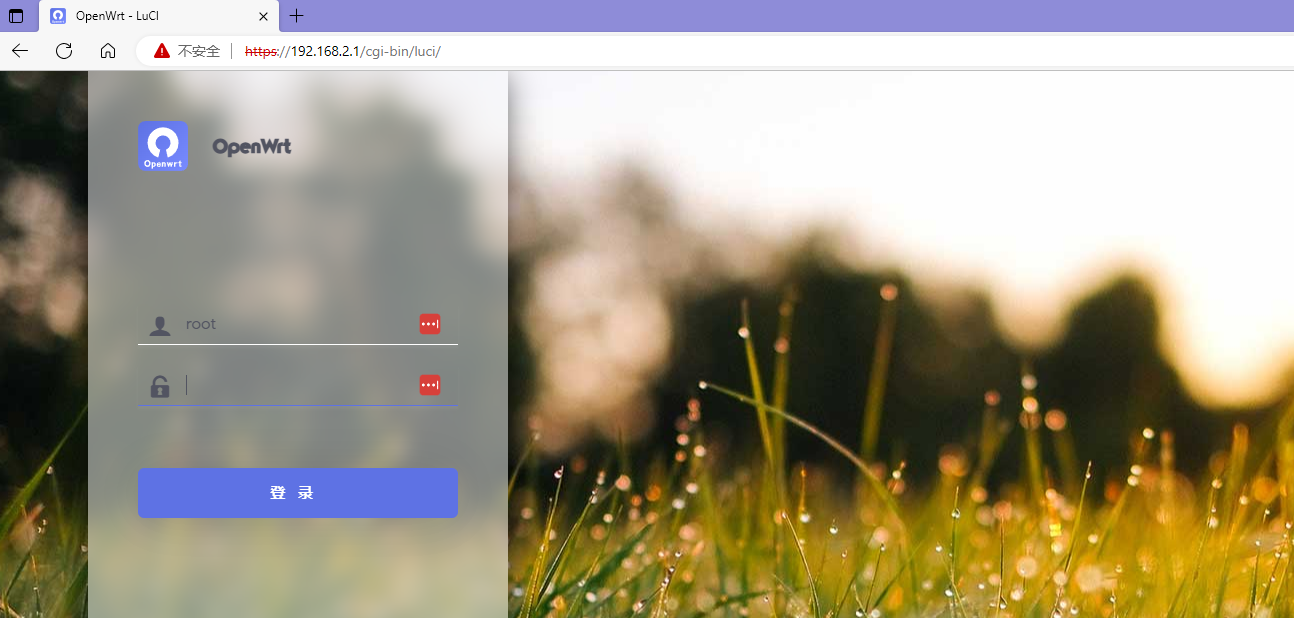

在浏览器地址栏里输入你得到的默认网关地址，比如博主的192.168.2.1，按回车键会跳转到openwrt的登录页面：

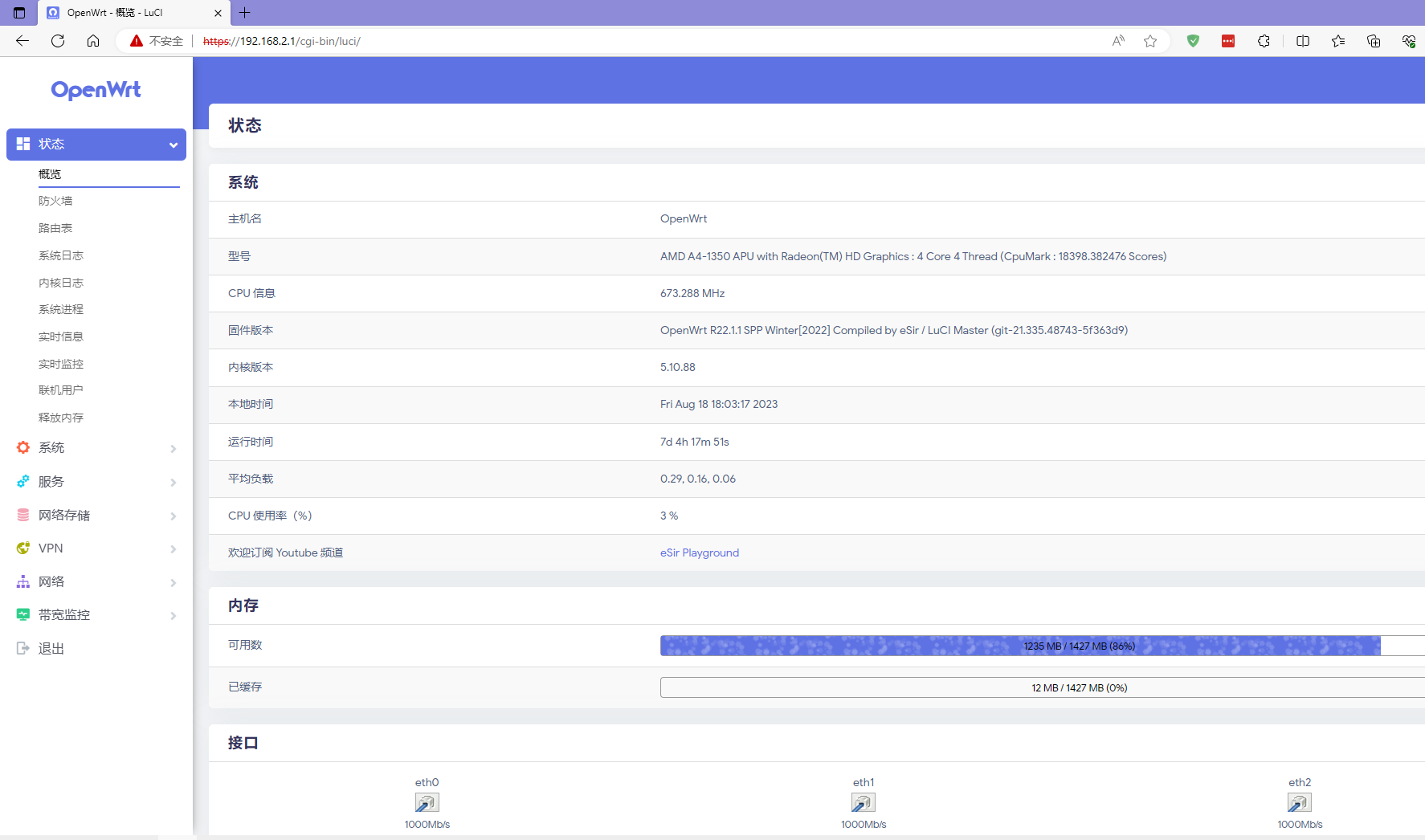

用户名默认为root，密码就是一开始你自己设置的，比如刚才的123456，点击登陆即可进入首页

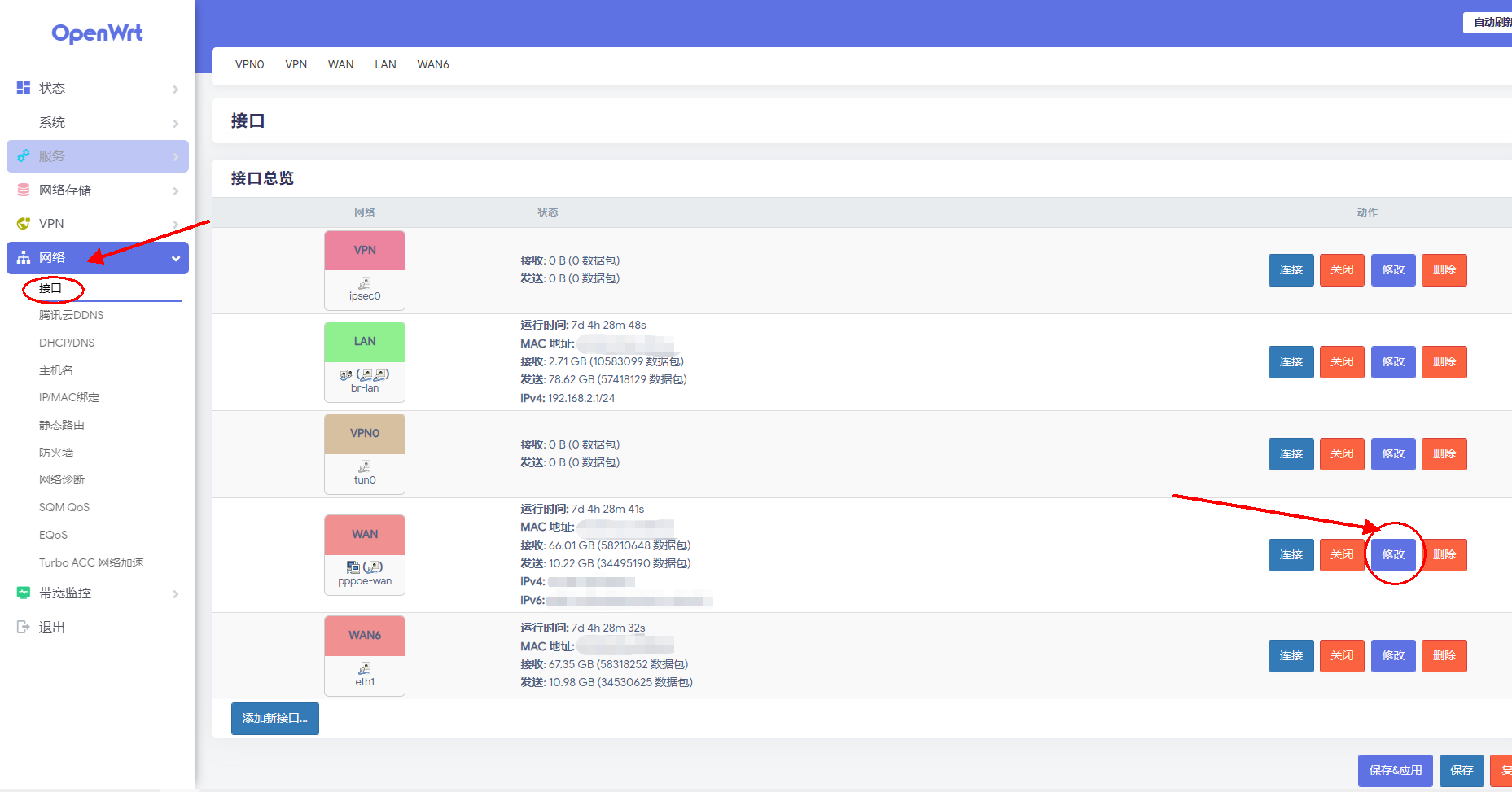

找到左侧工具栏的网络分类，再点击接口选项，找到右侧的WAN一栏，点击右侧的修改

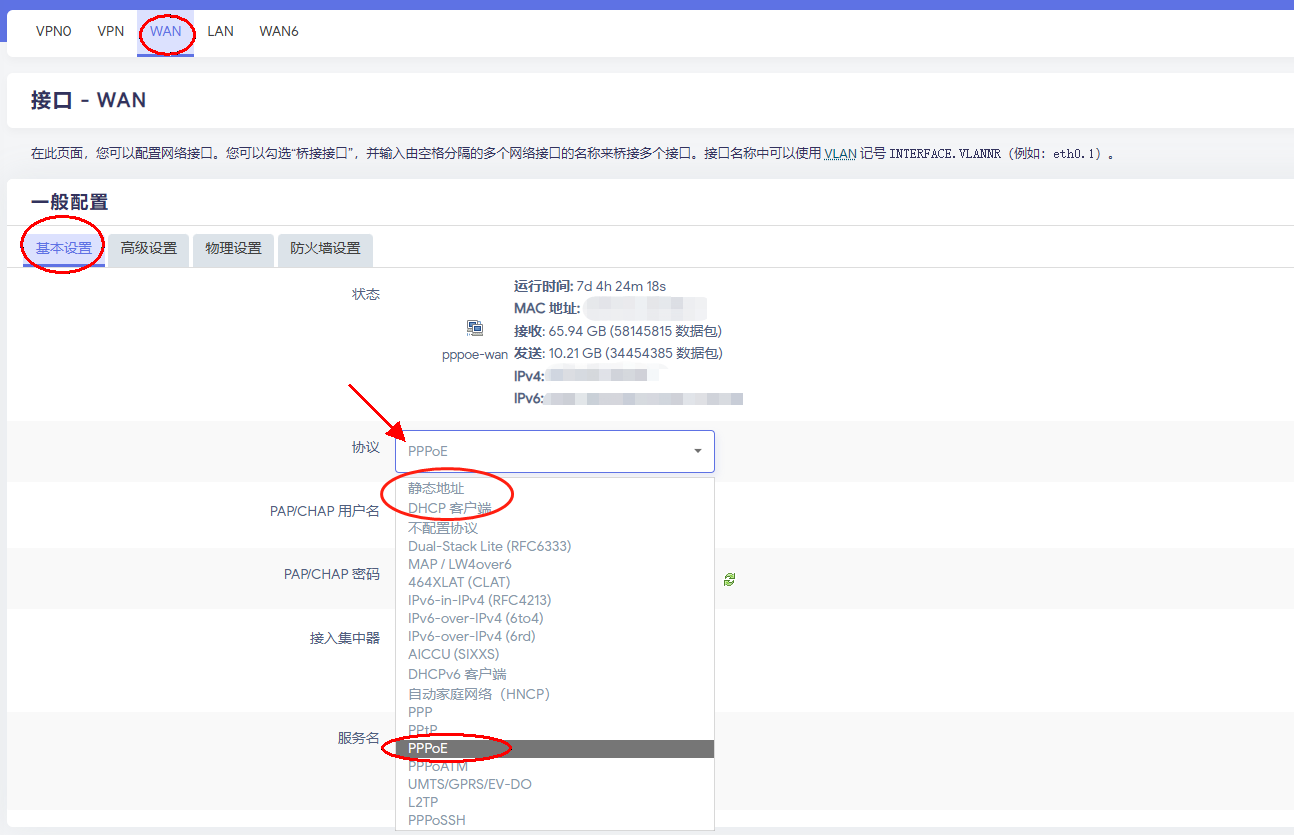

在基本设置选项卡内有个协议选项，默认一般是DHCP客户端也就是自动获取地址上网的模式

如果你的软路由作为主路由使用并且光猫修改为桥接模式，此处需要改为PPPoE协议，也就是拨号上网，下方的PAP/CHAP用户名和PAP/CHAP密码处填写你的宽带账号和宽带密码即可

如果软路由做旁路由使用，或者光猫是自动拨号上网的模式，则不需要修改

完成设置后点击右下角的保存&应用按钮即可让配置生效。这时候就可以愉快的上网了

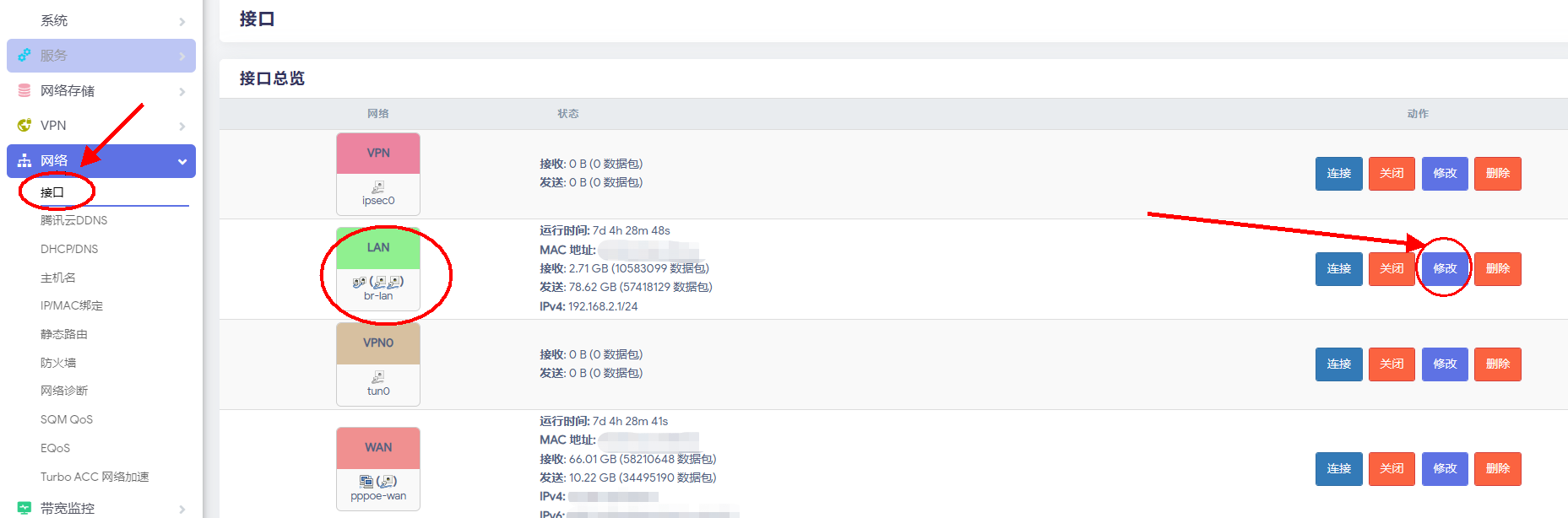

对于安装了3块网卡的物理机，这时候你会发现第三块网卡是无法联网的，解决方法是需要在刚才的左侧网络分类接口选项卡里找到右侧的LAN一栏，再点击修改

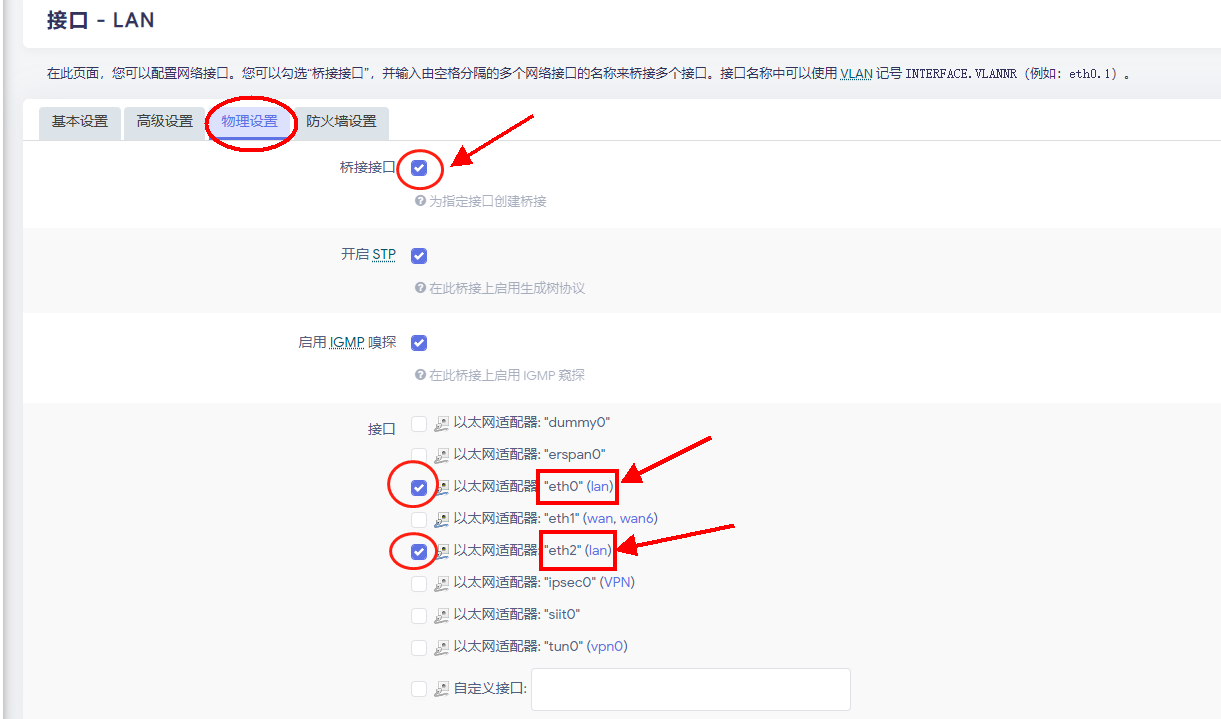

点开物理设置选项卡，将下方的桥接接口打勾选中还有下方的接口列表内，eth0和eth3都打勾(注意后缀带有wan字样的不要选)，然后点击右下角保存&应用按钮使其生效，这样所有的网口就都可以正常上网了

至此，你的OpenWRT物理机路由便可以正常工作了。

本文由猫猫发布于2023年8月25日，如果您有疑问或者建议，请在评论区留言
